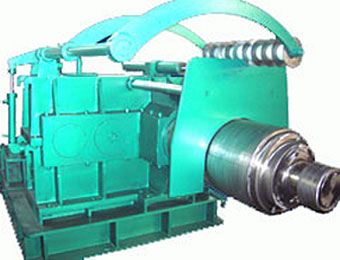

本廠生產的卷取機主要用于軋鋼機械中帶鋼的卷取,其主要部分由動力控制系統、漲縮機構、接料裝置及液壓控制系統構成。
一、卷取機的工作原理
1、卷緊動力由電動機通過減速器帶動卷頭(下稱漲力頭)轉動,通過電機控制以保證卷板的線速度與軋機輸出的軋制鋼板的線速度同步。
2、漲力頭的漲縮和卸卷是通過液壓系統的控制來實現的。
(1)、收卷工位
收卷時,推板油缸處于后縮位置,推板后移,漲力頭外露,漲縮油缸后縮,通過拉桿拉動擴漲器使?jié)q力頭弓形板向外撐開,此時漲力頭外徑410/508mm,連接鋼板即可收卷。
(2)、取卷工位
收卷機漲力頭推桿在漲縮油缸的動作下前移,推動擴漲器使?jié)q力頭弓形板回縮,松開已收卷的鋼板卷筒,接料小車向漲力頭方向移動到達卷帶下部,頂起接料裝置向上與卷帶下部靠攏,然后推板油缸活塞向前運動,推板向前推出,將已收卷好的鋼板卷筒推離收卷機,同時接料小車向外與推板同步移動。
注:控制漲縮油缸的按鈕應采用自復位式按鈕。
二、收卷機的安裝
1、基礎圖(詳見基礎圖)
2、就位與核準
就位時穿入地腳螺栓放上基礎。
核準漲力頭的軸線與軋輥軸線平行,核準漲力頭收卷中心與軋輥中心重合。
在預留孔中灌入混凝土,保養28天后試車使用。
3、電器的安裝接線按提供的電線原理圖接線。
三、收卷機主要參數
1、卷取機主要技術參數
減速機速比 根據客戶要求
液壓工作壓力 5Mpa
卷頭外徑(漲出時) 410/508mm
卷頭收縮量 23mm
卷頭寬度 500-1350mm
鋼卷直徑 Ф410~Ф1500mm
最大鋼卷重量 4000-10000kg
最大張力 4000-12000kg
推卷裝置推力 3000-80000kg
推卷缸行程 600-1400mm
2、接料小車主要技術參數
最大接料重量 10000kg
最大接料距離 1500mm
四、液壓站
1、本液壓站主要用于卷取機中漲力頭的漲縮、鋼卷的卸卷、小車的進出及升降。
2、其主要參婁如下:
工作壓力:5Mpa
電機功率:7.5KW
轉速:1440r/min
葉片泵流量:16升
轉速:800~2000r/min
額定壓力:10Mpa
溢流閥的調節壓力:0~10Mpa
電接點壓力表的調節壓力:0~25Mpa
五、維護與保養
1、潤滑
減速器箱體中注入齒輪油,齒輪油規格為N100,使用3個月后換油,其后每半年換油一次,使用期間,每星期檢查油尺,如低于油標,應加到規定值。
漲力頭推板滑動軸承處,每班加油2~3次,潤滑油為30號機械油。
2、液壓站使用三個月后更換液壓油,以后每半年檢查油質,每年更換一次。經常檢查油箱液位,不得低于油標規定的數值。
